Miniatur-Schwimmerschalter 8 mm

MR3K-K1-15-0-010

Artikelnummer 8691332087
  • Kompakt: 8 mm Miniaturschaltrohr für enge Einbauten
  • Effizient: Reed-Technik ohne Dauerstrom
  • Praktisch: Außenmontage über G 3/8-Gewinde
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Eigenschaften
customizing

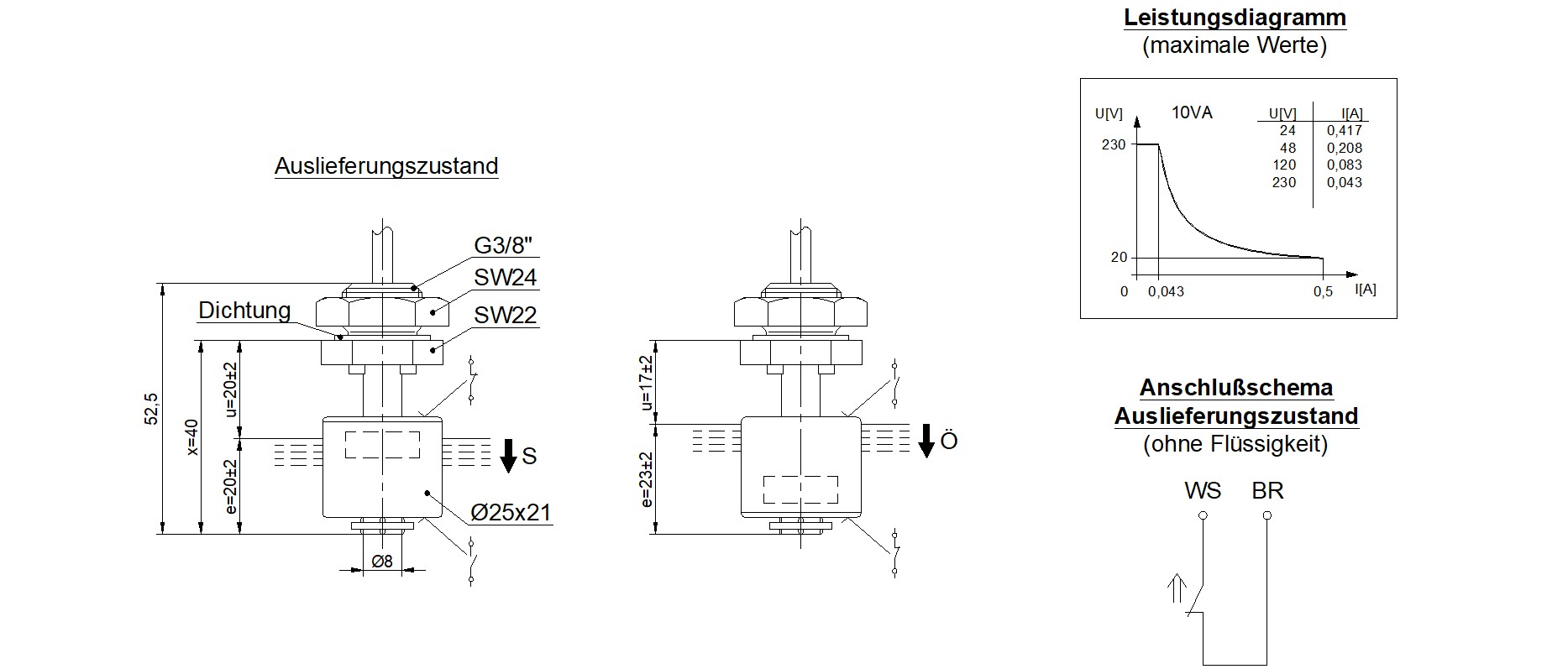

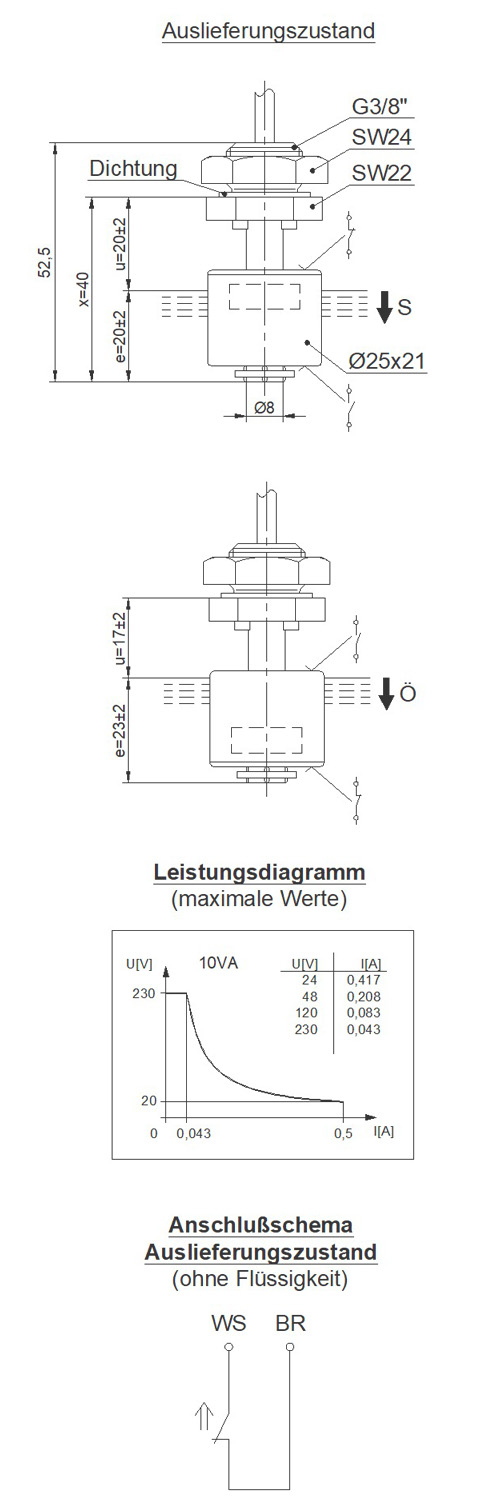

Technische Zeichnung

Dieser Miniatur-Schwimmerschalter mit 8 mm Schaltrohr wurde speziell für kompakte Behälteranwendungen entwickelt, bei denen eine einfache Außenmontage und zuverlässige Schaltpunkte erforderlich sind. Gehäuse und Schwimmer bestehen aus robustem PVC und eignen sich damit ideal für wassernahe und leicht chemisch belastete Medien. Die energieeffiziente Reed-Technik arbeitet ohne Dauerstrom und ermöglicht eine präzise, langlebige Grenzstandserfassung. Durch das G 3/8 Außengewinde lässt sich der Sensor schnell und sicher von außen montieren und bietet eine saubere, dichte Installation in einer Vielzahl von Anwendungen.

Einbautiefe: L40 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Kabel PVC
Kabelquerschnitt: 2 × 0.34 mm²
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Kabellänge: 1.0 m
Gewinde / Montageart: G 3/8
Einbau: von Außen
Gehäusematerial: PVC
Schwimmerwerkstoff: PVC
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 15 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 5 bar
Dichte Schwimmer: ca. 0.7 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Material

Gerade oder gebogene Varianten

Form

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
