Miniatur-Schwimmerschalter 8 mm

MR5N-N1-15-0-S

Artikelnummer 8691516021
  • Robust: Edelstahl 1.4571 / 1.4301 für druckbelastete Medien
  • Praktisch: Direkter elektrischer Anschluss über DIN-43650-Stecker
  • Stabil: Außenmontage über G1-Gewinde
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Eigenschaften
customizing

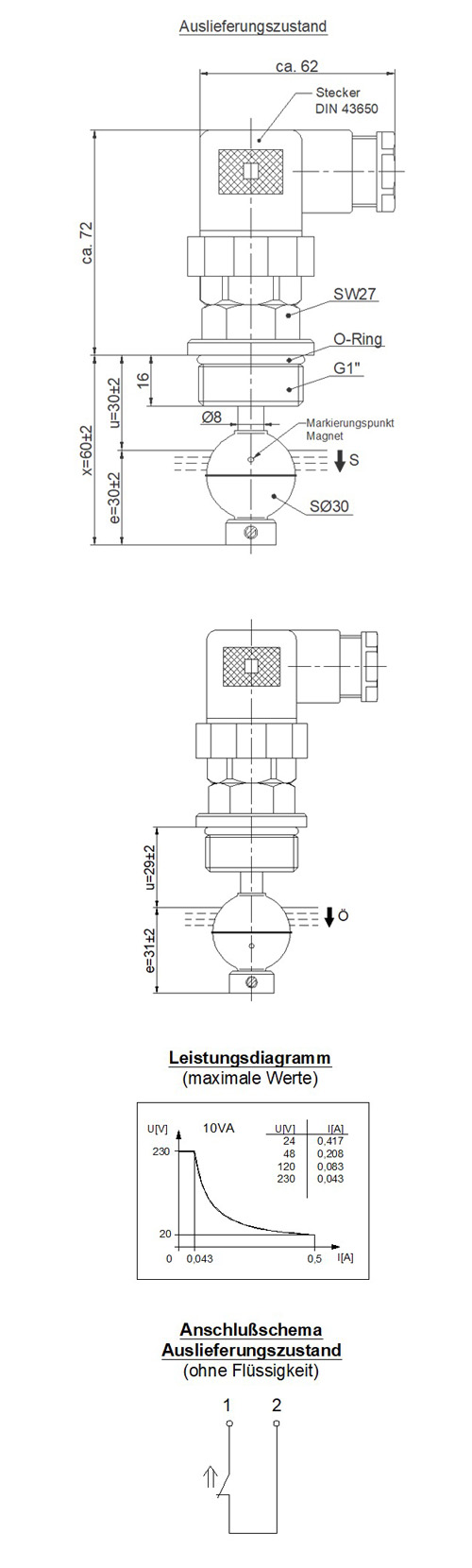

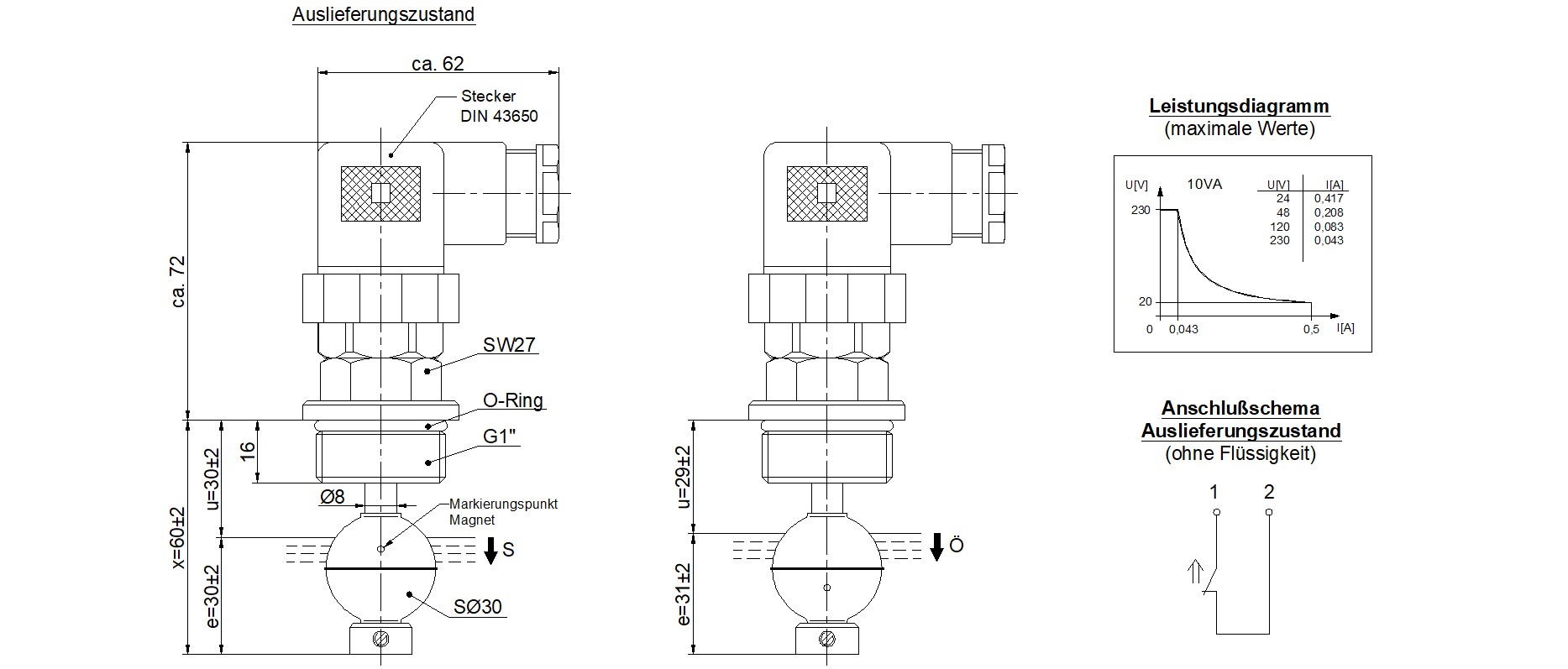

Technische Zeichnung

Dieser Miniatur-Schwimmerschalter mit 8 mm Schaltrohr wurde für Anwendungen entwickelt, die hohe mechanische Belastbarkeit und eine robuste Außenmontage erfordern. Das Gehäuse aus Edelstahl 1.4571 und der Schwimmer aus 1.4301 ermöglichen den zuverlässigen Einsatz in anspruchsvollen Medien sowie unter erhöhtem Betriebsdruck. Die bewährte Reed-Technik arbeitet ohne Dauerstrom und bietet eine präzise, langlebige Grenzstandserfassung. Der elektrische Anschluss erfolgt über einen genormten DIN-43650-Stecker, während die vertikale Installation über ein G1 Außengewinde eine sichere, dichte Montage von außen gewährleistet.

Einbautiefe: L60 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Stecker DIN 43650
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Gewinde / Montageart: G1
Einbau: von Außen
Gehäusematerial: 1.4571
Schwimmerwerkstoff: 1.4301
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 18 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 10 bar
Dichte Schwimmer: ca. 0.7 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Material

Gerade oder gebogene Varianten

Form

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
