Quasi-analoge Schwimmerschalter
Unsere quasi-analogen Schwimmerschalter erfassen Flüssigkeitsstände stufenweise oder nahezu kontinuierlich.
Wählen Sie zwischen Ausführungen mit Stromsignal (4–20 mA) oder Widerstandssignal (0–10 kΩ) – handgefertigt, geprüft und exakt auf Ihre Anwendung abgestimmt.
Zwei Signalvarianten für maximale Flexibilität
Ob für industrielle Prozessanlagen oder kompakte OEM-Geräte – wir bieten die passende Variante für Ihre Anwendung.
Variante 1 – Stromsignal (4-20 mA)
Ideal für industrielle Anwendungen mit langen Leitungswegen. Unser Signalwandler ist bereits direkt im Schaltrohr integriert – einfache Montage, sofort einsatzbereit. Bei dieser Variante darf der Widerstand der Reed-Kette maximal 2 kΩ betragen.
Vorteile:
- Störunempfindlich & zuverlässig
- Direkte Integration in SPS/Leitsysteme
- Optimal für längere Kabellängen

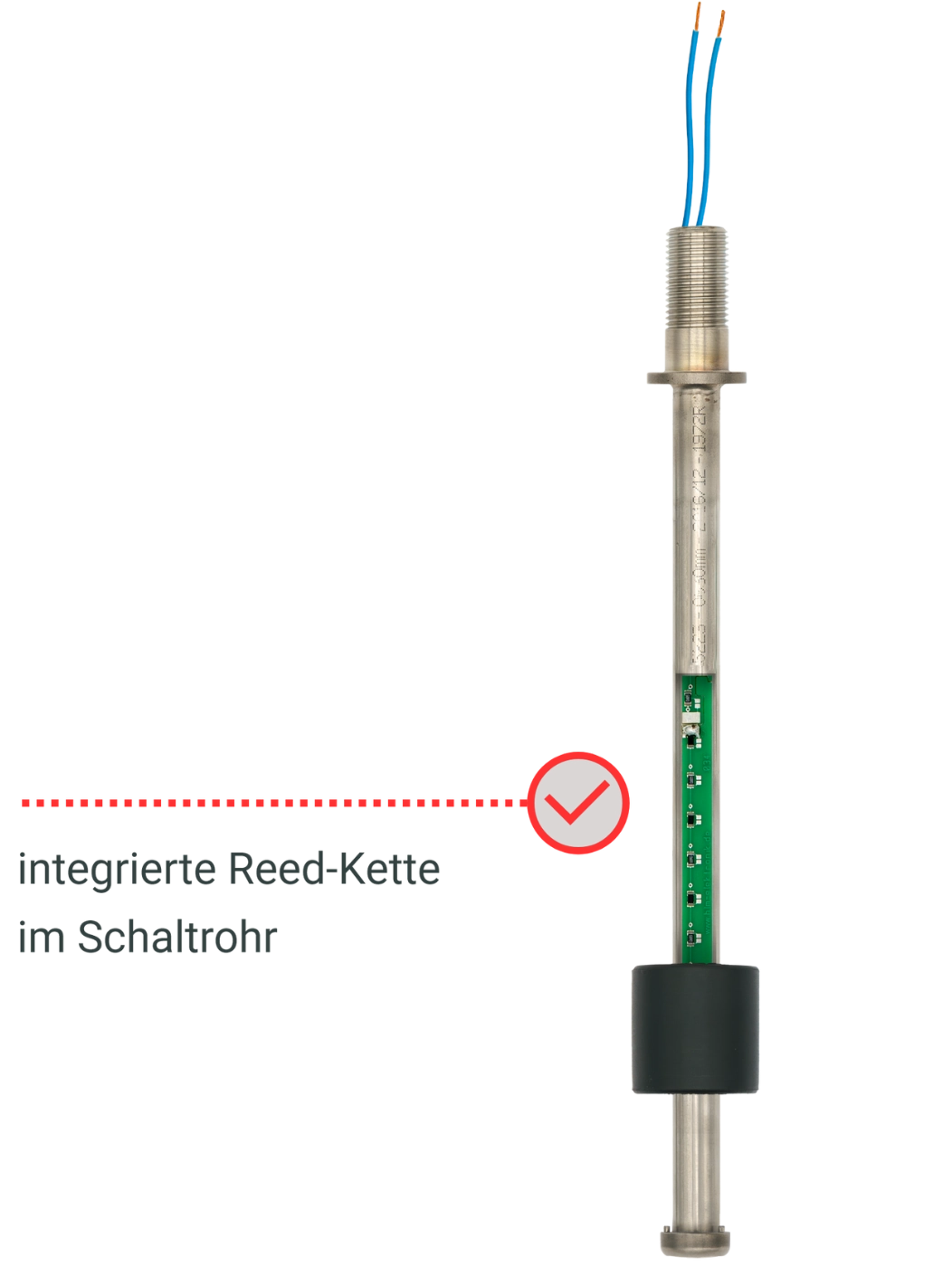

Kosteneffizient und hochauflösend – diese Variante eignet sich besonders für kompakte Systeme mit kurzer Leitungsstrecke. Unsere Widerstandskette wird linearisiert und entspricht der aktuellen Füllhöhe.
Vorteile:
- Hohe Auflösung bei kurzen Wegen
- Ideal für Gerätebau und Laboranwendungen
- Individuelle Messauflösung (5, 10 oder 20 mm Raster) möglich
Individuelle Konfiguration – Füllstandstechnik nach Maß
Dank unseres Baukastensystems konfigurieren Sie Ihren Quasi-analogen Schwimmerschalter exakt nach Ihren Anforderungen.
Signalart: Strom (4-20 mA) oder Widerstand (0-10 kΩ
Material: Edelstahl (WNr. 1.4571), PP, PVDF, PA
Einbaulänge: bis 3 m Schaltrohrlänge möglich
Kabellänge & Anschlussart: Kabel oder Stecker, R2“ Gewinde etc.
Messauflösung (nur Widerstandsvariante): 5, 10 oder 20 mm Raster
Einbaulage, Flanschgröße u. v. m.
Technische Daten im Überblick
| MERKMAL | STROMSIGNAL (4–20 mA) | WIDERSTANDSSIGNAL (0–10 kΩ) |
|---|---|---|
| SIGNALTYP | AKTIV, PROPORTIONALSTROM | PASSIV, WIDERSTANDSABHÄNGIG |
| KABELLÄNGE | BIS > 100 M MÖGLICH | KURZ (< 10 M EMPFOHLEN) |
| MINIMALWIDERSTAND | ≤ 2 kΩ (BEI 4–20 mA) | – |
| MESSAUFLÖSUNG | STANDARD | FREI WÄHLBAR: 5, 10 ODER 20 MM |
| MATERIALIEN | EDELSTAHL, PP, PVDF, PA | EDELSTAHL, PP, PVDF, PA |
| EMPFOHLENE ANWENDUNG | INDUSTRIE, MASCHINENBAU | GERÄTEBAU, LABOR, OEM |
| MERKMAL | STROMSIGNAL (4–20 mA) | WIDERSTANDSSIGNAL (0–10 kΩ) |
|---|---|---|
| SIGNALTYP | AKTIV, PROPORTIONALSTROM | PASSIV, WIDERSTANDSABHÄNGIG |
| KABELLÄNGE | BIS > 100 M MÖGLICH | KURZ (< 10 M EMPFOHLEN) |
| MINIMALWIDERSTAND | ≤ 2 kΩ (BEI 4–20 mA) | – |
| MESSAUFLÖSUNG | STANDARD | FREI WÄHLBAR: 5, 10 ODER 20 MM |
| MATERIALIEN | EDELSTAHL, PP, PVDF, PA | EDELSTAHL, PP, PVDF, PA |
| EMPFOHLENE ANWENDUNG | INDUSTRIE, MASCHINENBAU | GERÄTEBAU, LABOR, OEM |
Häufige Fragen zu quasi-analogen Schwimmerschaltern:
Was ist ein quasi-analoger Schwimmerschalter?
Ein quasi-analoger Schwimmerschalter ist ein Füllstandssensor, der nicht nur feste Schaltpunkte erkennt, sondern den Pegel stufenweise oder nahezu kontinuierlich erfasst.
Er eignet sich ideal für Anwendungen, in denen eine präzise Füllstandsmessung erforderlich ist – etwa in Tanks, Maschinen oder Prozessanlagen.
Was ist der Unterschied zwischen Schwimmerschaltern mit Stromsignal und mit Widerstandssignal?
Schwimmerschalter mit Stromsignal (4–20 mA) sind besonders störsicher und für längere Leitungswege geeignet – ideal für Industrie und Anlagenbau.
Modelle mit Widerstandssignal (0–10 kΩ) bieten eine sehr hohe Auflösung und sind perfekt für kompakte Geräte, Laboranwendungen oder OEM-Lösungen mit kurzer Kabelführung.
Kann ich die Messlänge oder Auflösung individuell anpassen?
Ja. Quasi-analoge Schwimmerschalter von hlm elektronik sind modular aufgebaut und individuell konfigurierbar.
Sie können Messlängen bis 3 m und Raster von 5, 10 oder 20 mm wählen – abhängig vom Medium, Einbauort und der Signalart.
Welche Materialien stehen zur Auswahl?
Wir fertigen in verschiedenen Werkstoffen – z. B. Edelstahl (1.4571), PP, PVDF oder PA.
So kann jeder Schwimmerschalter optimal an Medium, Temperatur und chemische Anforderungen angepasst werden.
Ab welcher Stückzahl kann ich individuelle Ausführungen bestellen?
Bereits ab Stückzahl 1 fertigen wir individuelle Schwimmerschalter.
Dank unseres Baukastensystems profitieren Sie von kurzen Lieferzeiten und wirtschaftlicher Umsetzung – auch bei Kleinserien oder Sonderausführungen.
Welche Zertifizierung hat hlm elektronik?
Unsere Fertigung ist nach DIN EN ISO 9001 durch den TÜV Nord zertifiziert – für dokumentierte Qualität, stabile Prozesse und höchste Zuverlässigkeit.
